12m3 Airlifted vijver

Berichtdoor Nuts183 » Do 29 Mei 2014 20:08

Mijn vijverbouw nadert bijna zijn einde. Eigenlijk is het alleen nog maar de afwerking die op zich wacht.

Hieronder een korte samenvatting en daaronder de foto's van de bouw.

Vijverinhoud 3 X 2 X 1,80 (lxbxh) 11m3
Plantenfilter 3 X 0,6 X 0,6 (lxbxh) 1m3

Twee Sansai connect 330liter bakken verbonden met twee keer 110mm voor een goede doorstroming. In de eerste kamer
zit een statisch bed en in de tweede kamer japanse matten. Op het filter zit een beluchte bodemdrain aangesloten
en een drijfskimmer. Deze heb ik apart op de eerste kamer aangesloten en regel ik af doormiddel van schuifkranen.

Vanaf de tweede kamer gaat het met twee keer 110mm naar de 315mm collector die een diepte heeft van twee meter. De stijgbuis die
ik heb gebruikt heeft een diameter van 110mm en een drukkamer van 125mm. Op een diepte van 165cm komt de lucht de drukkamer binnen doormiddel van een 25mm pvc buisje. Flow op dit moment 9000 liter per uur op 12watt

Vanaf de collector wordt de retour gesplitst in twee retouren zodat een deel via het plantenfilter gaat en een deel direct retour vijver. Ook dit wordt geregeld met twee schuifkranen.Het water wat in het plantenfilter komt stroomt doormiddel van een 160mm overloop retour in de vijver. Omdat de dompel uv lampen uit de handel zijn genomen heb ik zelf een dompel uv-lamp gemaakt van mijn oude Pl uv-lamp, en ik moet zeggen dat het prima werkt.



Hieronder de foto's van de bouw en een filmpje van de bewoners tot nu toe.

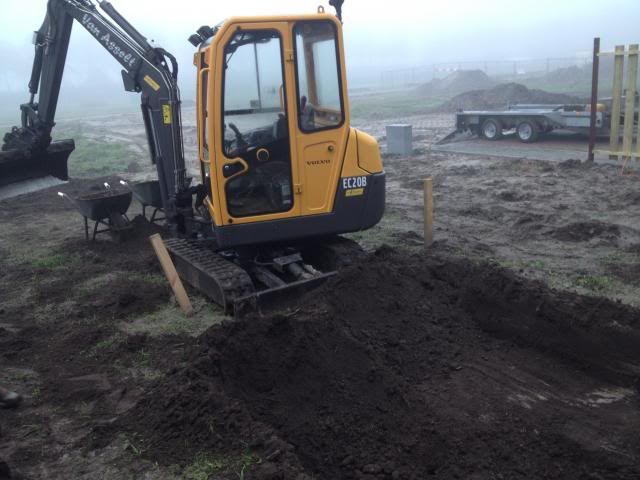

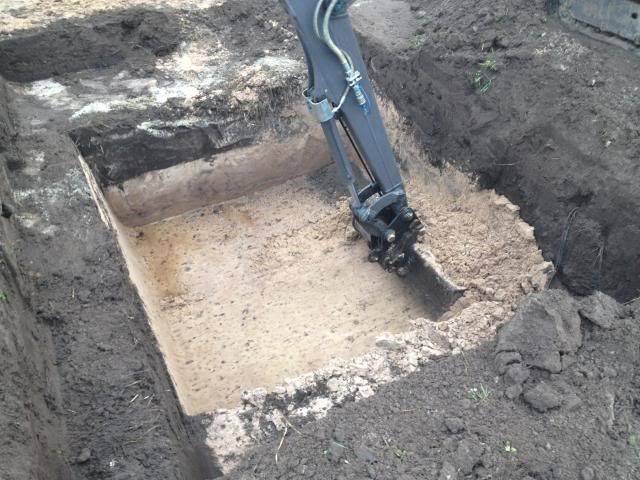

Zo begon de bouw

Afbeelding

Afbeelding

Meteen wat wit zand voor het straatwerk
Afbeelding

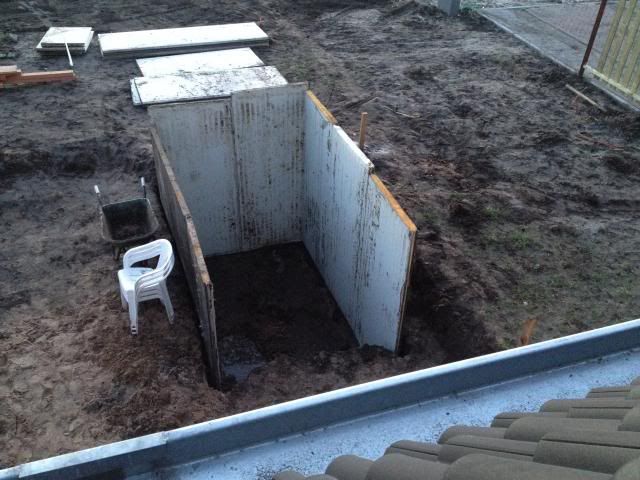

Toen het gat was gegraven hebben we de panelen op de plek gezet.

Afbeelding

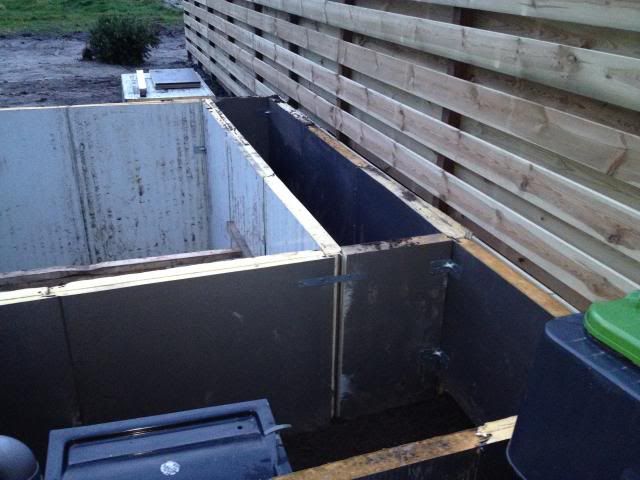

Ondertussen was de schutting geplaatst en konden we de panelen uitlijnen en op hoogte zagen.

Afbeelding

Filterruimte
Afbeelding

Plantenfilter
Afbeelding

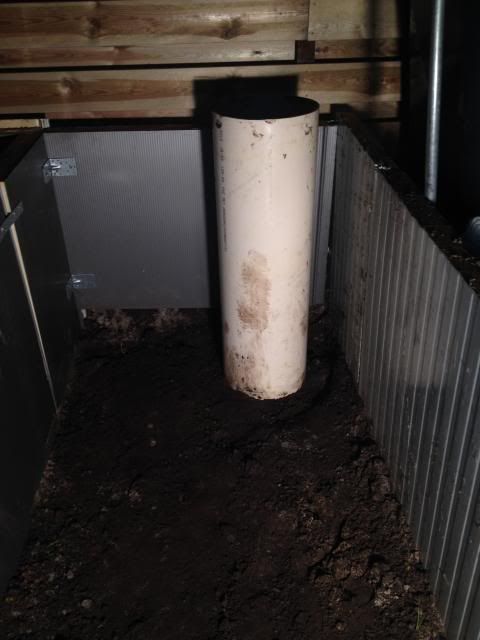

gat voor de collector gegraven en deze geplaatst.
Afbeelding

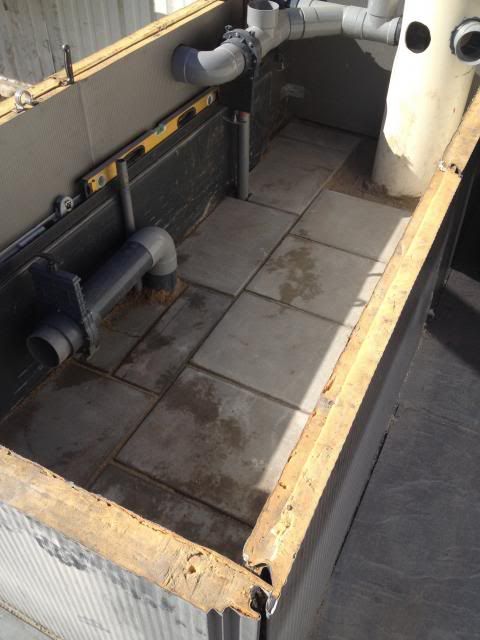

Filterruimte met de aansluitingen.
Afbeelding

Vloertje gemaakt in de filterruimte
Afbeelding

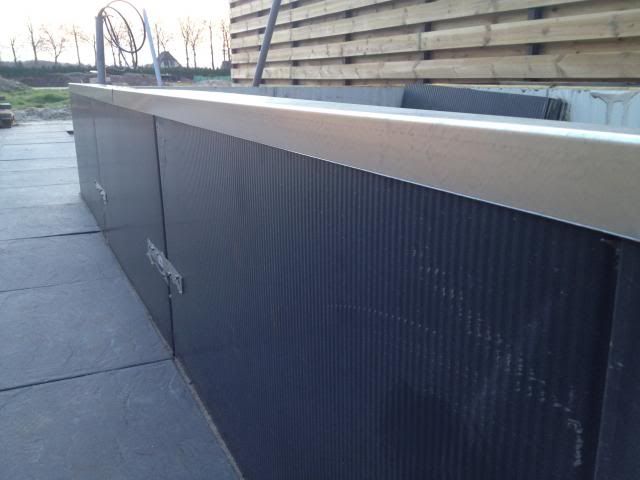

U-profielen rondom geplaatst
Afbeelding

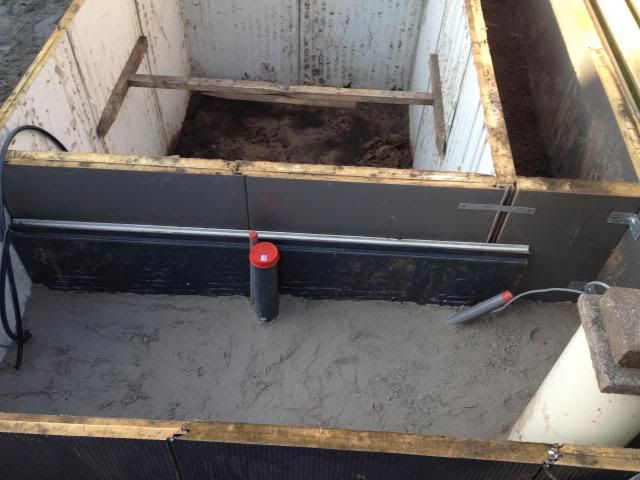

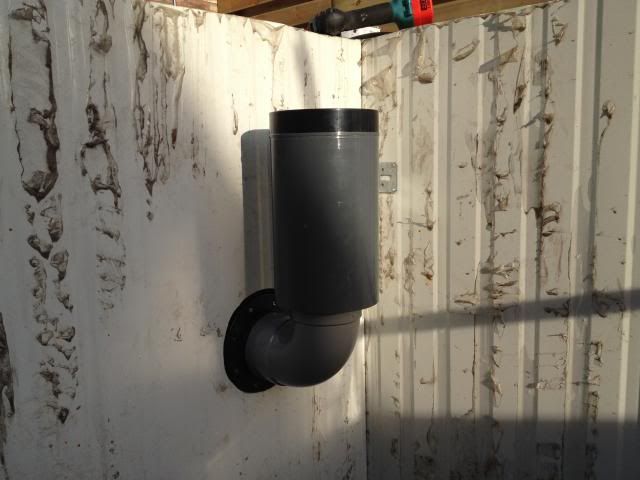

Skimmer en drains aangesloten. Aparte drain voor plantenfilter zodat ik deze kan spoelen

Afbeelding

Afbeelding

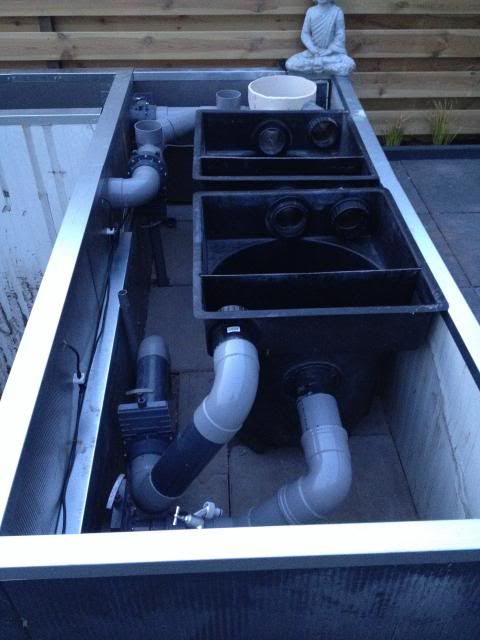

Filter aangesloten
Afbeelding

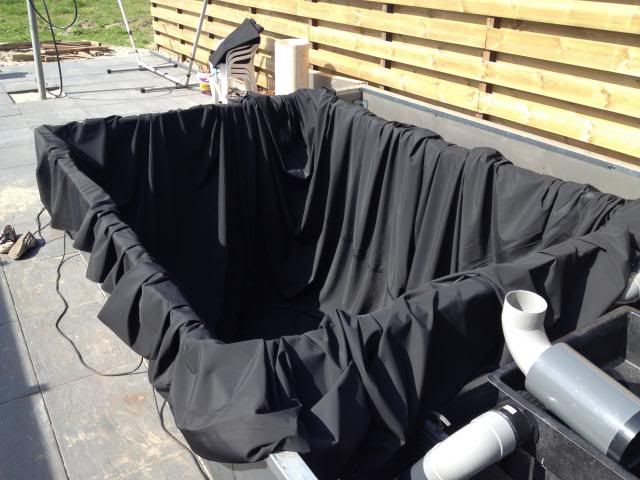

Daarna zijn we begonnen met het vouwen en kitten van de folie.
Afbeelding
Laatst gewijzigd door Nuts183 op Do 29 Mei 2014 20:51, in totaal 7 keer gewijzigd.
12m3 Airlifted Koivijver

Nuts183

Berichten: 44
Geregistreerd: Wo 08 Jun 2011 19:42

Re: 12m3 Airlifted vijver

Berichtdoor Nuts183 » Do 29 Mei 2014 20:14

Ledverlichting door de folie gemaakt (waterdicht Ip67 ledverlichting)
Afbeelding

Hier de 2 luchtpompen die mijn vijver draaiende houden. Eén voor de airlift (secoh sll-20) en de andere
voor de bodemdrain (secoh-sll40). Onderin de filterruimte zie je de kogelkraan die alles afsluit richting het riool. Heb
voor een kogelkraan gekozen om lekken uit te sluiten

Afbeelding

De bewoners tot nu toe :)

Afbeelding

Als laatste een filmpje in het donker waar je de vissen erg mooi ziet door de ledverlichting

Afbeelding

Momenteel test ik het water om de twee dagen en heb ik vorige week een lichte ammo piek gehad. Direct begonnen met verversen en
gelukkig is het gehalte weer tot nul gekomen. Voer al vanaf het begin (28-04) minimaal zodat het filter rustig op kan starten.

Zodra ik weer verder ben met de opbouw zal ik het hier plaatsten. Als er nog vragen zijn hoor ik het graag en tips zijn
altijd welkom.
12m3 Airlifted Koivijver

Nuts183

Berichten: 44
Geregistreerd: Wo 08 Jun 2011 19:42

Re: 12m3 Airlifted vijver

Berichtdoor Nuts183 » Ma 02 Jun 2014 16:45

Werken mijn foto's en filmpje niet of is het niet interessant? :kofie
12m3 Airlifted Koivijver

Nuts183

Berichten: 44
Geregistreerd: Wo 08 Jun 2011 19:42

Re: 12m3 Airlifted vijver

Berichtdoor Fr3ddy » Ma 02 Jun 2014 17:06

Heb het hele topic nog niet gezien.. maar een prima doordachte vijver heb je in elkaar geknutseld!
Lekker energiezuinig, netjes hoor!

Fr3ddy

Berichten: 1403
Geregistreerd: Do 30 Aug 2012 16:20
Woonplaats: Den Helder

Re: 12m3 Airlifted vijver

Berichtdoor patrick12 » Di 03 Jun 2014 8:11

Lijkt verdacht veel op mijn vijver met airlift. :applaus:
Mooi hoor.

patrick12

Berichten: 19
Geregistreerd: Do 19 Sep 2013 20:12
Woonplaats: Goes

Re: 12m3 Airlifted vijver

Berichtdoor Maartenelf » Wo 04 Jun 2014 14:52

Ziet er mooi uit! verder niet voor een voorfilter gekozen behalve het statisch bed?
Kinshi high tech sieve 1-Ecomax DM 13.000- 2x connect 440 SB/BB-Dompel uv 75 watt T5- plantenfilter
Gebruikers-avatar

Maartenelf

Berichten: 210
Geregistreerd: Wo 05 Feb 2014 18:47
Woonplaats: Oldenzaal

Re: 12m3 Airlifted vijver

Berichtdoor Nuts183 » Wo 04 Jun 2014 16:01

Op dit moment alleen een statisch bed. Mocht dit in de toekomst niet fijn werken ga ik een Crielzeef maken. Het
werkt nu prima dus laat ik eerst alles even met rust. :)
12m3 Airlifted Koivijver

Nuts183

Berichten: 44
Geregistreerd: Wo 08 Jun 2011 19:42

Re: 12m3 Airlifted vijver

Berichtdoor Maartenelf » Do 05 Jun 2014 21:47

Bedankt voor je reactie. Ik zal je blijven volgen. GR
Kinshi high tech sieve 1-Ecomax DM 13.000- 2x connect 440 SB/BB-Dompel uv 75 watt T5- plantenfilter
Gebruikers-avatar

Maartenelf

Berichten: 210
Geregistreerd: Wo 05 Feb 2014 18:47
Woonplaats: Oldenzaal

Re: 12m3 Airlifted vijver

Berichtdoor dc1990 » Vr 01 Apr 2016 12:28

Ziet er netjes uit. Wil mijn vijver ongeveer het zelfde maken.
Ben je nog problemen tegen gekomen? Of werkt het nog perfect? Heb je mischien tips wat ik beter zou kunnen doen? Heb je een beton vloer of gewoon ze folie op het zand liggen?

dc1990

Berichten: 1
Geregistreerd: Zo 20 Mrt 2016 13:46

Re: 12m3 Airlifted vijver

Berichtdoor klmoes » Za 02 Apr 2016 14:00

mooi om te zin, zelf ook een 12 m3 airlifted vijver gemaakt.
staat hier wel ergens op het forum.
de airlift heb ik gemaakt van 75mm van het zomer toch overschakelen naar een 110mm om meer verplaatsing te hebben.
glas helder momenteel kijk op 1.95m, maar dat mag ook wel met een 6 kamerfilter :fluit
